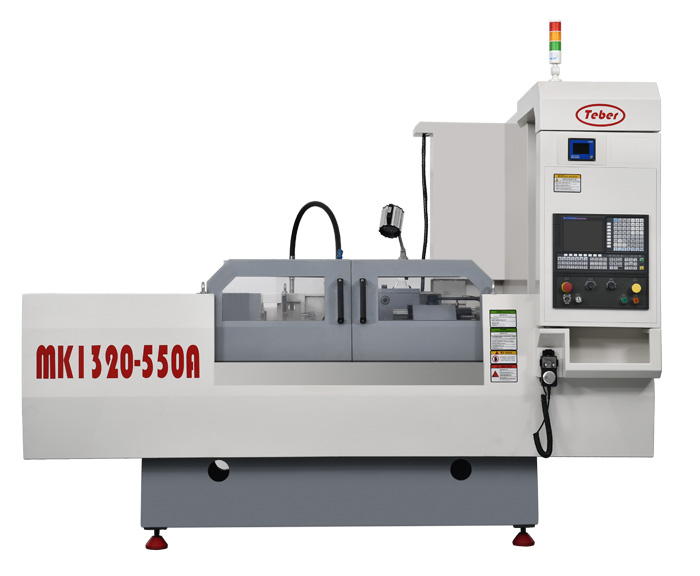

MK1320-550A(半防護)數控外圓磨床




主要功能特點:

1、采用磨床專用控制系統,兩軸進口高精度滾珠絲杠,進口軸承支撐;頭架結構:A型固定式,B型定活兩用;機床Z軸導軌面貼進口塑料軟帶,X軸采用進口精密滾柱導軌,電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能,外接1μm波段補償開關、安全急退保護等功能。

2、本機床具有重復定位精度高、磨削穩定性強、表面粗糙度值低;操作簡便、易學易上手、便于實現自動化加工等優點;廣泛適用于外圓柱面、圓錐面、圓弧成型表面和多臺階軸類外圓零件的磨削。

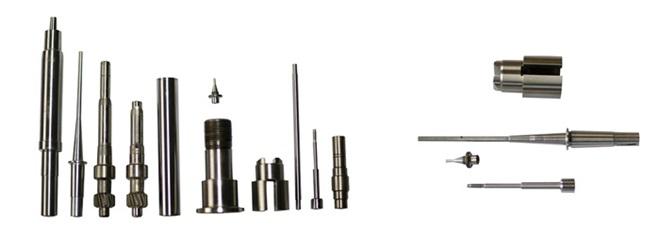

加工零件圖片





技術規格參數

技術參數

規格

中心高

Center high

135mm

兩頂尖中心距

Two top center distance

550mm

磨削直徑范圍

Grinding diameter range

Ф8~Ф200mm

砂輪尺寸范圍

Grinding wheel size range

Ф400×(25~80)×Ф203mm

砂輪線速度

Grinding wheel speed

≤45m/s (可選≤60m/s、≤90m/s、≤120m/s)

砂輪電機功率

Grinding wheel motor power

4kW

頭架電機功率

Head motor power

1000W(節能伺服電機)

工件最大重量

Max weight of the workpiece

≤50kg

工作臺縱向移動量

Length of movement of the table

≥720mm

砂輪架進給速度

Grinding wheel feed speed

0.01~6000mm/min

頭架撥盤轉速(無級變速)

Head carriage speed(stepless speed)

0~400r/min

頭架莫氏錐度

Head frame Mohs taper

MT5

尾架套筒行程

Tailstock sleeve travel

50mm

尾架莫氏錐度

Tailstock Mohs taper

MT4

工作精度圓度

Working accuracy roundness

≤1.5μm

尺寸一致性

Dimensional consistency

≤3μm/315mm

表面粗糙度

Surface roughness

Ra0.1~0.4μm

X軸重復定位精度

X- axis repeat positioning accuracy

≤1.5μm(50次)

Z軸重復定位精度

Z-axis repeat positioning accuracy

≤4.0μm(50次)

執行標準

Implementation of standards

Q/320281BGF01-2016 GB/T4685-2007

機床重量

Machine weight

3600kg

機床外形尺寸(L×W×H)

Machine dimensions(L×W×H)

2800×1800×2080mm

標準配置Standard Configuration

GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System

電氣柜空調Electric cabinet air conditioner

磁性過濾冷卻Magnetic fiter cooling

可選配置Optional Configuration

FANUC 0i-F/G數控磨床系統FANUC 0i-F /G CNC Grinding Machine System

SIEMENS 828D數控磨床系統SIEMENS 828D CNC Grinding Machine System

中原精密徑向外圓量儀ZY precision radial excircle meter

馬波斯徑向外圓量儀MARPOSS radial excircle meter

中原精密端面對刀儀ZY precision end face knife

液壓站及液壓尾座hydraulic station and hydraulic tailstock

油霧機  oil mist machine
