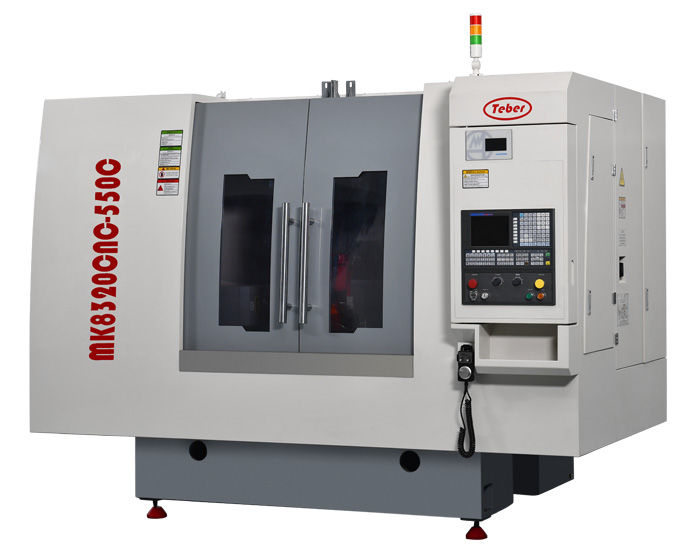

MK8320CNC-550C(全防護）數控（隨動）凸輪軸磨床

主要功能特點

1、采用磨床專用控制系統，三軸交流伺服電機控制，兩軸進口高精度滾珠絲杠，進口軸承支撐；C型頭架采用1.2KW特貝爾制造的精密電主軸，D型頭架采用1.2KW特貝爾制造的力矩伺服電機，電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能，特殊情況安全急退保護等措施。

2、本機床重復定位精度高，加工柔性強，隨動磨削質量好，效率高，操作簡便，易學，易實現自動化生產，一人多機加工等優點，廣泛適用于凸輪軸類零件及非圓型面、偏心圓等零件的批量非圓磨削。

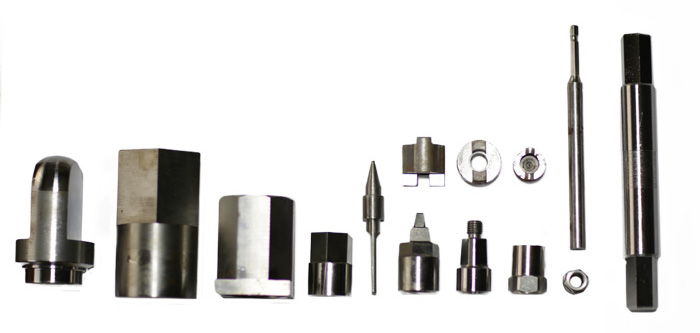

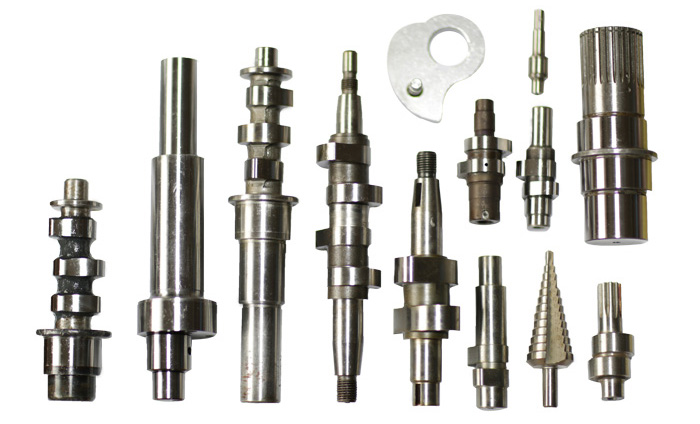

加工零件圖片

技術參數

技術參數		規格
中心高	Center high	135mm
兩頂尖中心距	Two top center distance	550mm
磨削直徑范圍	Grinding diameter range	Ф8~Ф200mm
非圓零件偏心距	Non-circular parts eccentricity	≤20mm
砂輪尺寸范圍	Grinding wheel size range	Ф400×（25~50）×Ф203mm
砂輪線速度	Grinding wheel speed	≤45m/s （可選≤60m/s、≤90m/s、≤120m/s）
砂輪電機功率	Grinding wheel motor power	7.5kW
C軸電機功率	C-axis motor power	1.2kW（精密電主軸）
工件最大重量	Max weight of the workpiece	≤30kg
工作臺縱向移動量	Length of movement of the table	≥720mm
砂輪架進給速度	Grinding wheel feed speed	0.01~6000mm/min
C軸轉速	C axis speed	0~400r/min
C軸莫氏錐度	C-axis Mohs taper	MT5
尾架套筒行程	Tailstock sleeve travel	50mm
尾架莫氏錐度	Tailstock Mohs taper	MT4
工作精度圓度	Working accuracy roundness	≤1.5μm
尺寸一致性	Dimensional consistency	≤3μm/315mm
表面粗糙度	Surface roughness	Ra0.1~0.4μm
X軸重復定位精度	Xaxis repeat psitioning accuracy	≤1.5μm(50次)
Z軸重復定位精度	Z-axis repeat psitioning accuracy	≤4.0μm(50次)
執行標準	Implementation of standards	Q/320281BGF01-2016 GB/T4685-2007
機床重量	Machine weight	3400kg
機床外形尺寸(L×W×H)	Machine dimensions(L×W×H)	2800×1800×2080mm
標準配置Standard Configuration
GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System
電氣柜熱交換器Electric cabinet heat exchanger
特貝爾科技凸輪輪廓編程軟件包(含加密狗)Teber Technoiogy Cam Profile Programming Package(with dongle）
可選配置Optional Configuration
FANUC31i/G數控系統 FANUC 31i/G CNC system
SIEMENS 840D數控磨床系統 SIEMENS 840D CNC Grinding Machine System
